Крепёжные изделия (болты шпильки гайки и др.) на заказ

В процессе изготовления и сборки редукторов, различных теплообменников требуется много различных болтов гаек и других крепёжных изделий. Обладая развитым станочным парком, мы производим всё это у себя в цехах предприятия. Кроме этого принимаем заказы на производство крепежа как стандартного, так и по чертежам заказчика. На этой странице показаны примеры крепёжных изделий уже выполненных ООО «ТД «ПромСтройМаш»

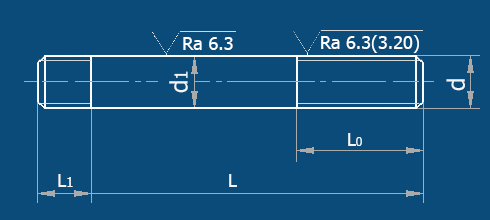

Шпильки (упорные) с ввинчиваемым концом. Класс точности В и А

Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В
Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности А

Номинальный диаметр упорной шпильки резьбы d(мм)	М10	М12	М14	М16	М18	М20	М22	М24	М17	М30	М36	М42	М48
Шаг резьбы крупный	1,5	1,75	2		2,5			3		3,5	4	4,5	5
Шаг резьбы мелкий	1,25	1,25	1,5					2			3
Диаметр стержня d1(мм)	12	12	14	18	18	20	22	24	27	30	36	45	48
l1(мм) по ГОСТ 22032-76,ГОСТ 22033-76	10	12	14	16	18	20	22	24	27	30	36	42	48
l1(мм) по ГОСТ 22034-76,ГОСТ 22035-76	12	15	18	20	22	25	28	30	35	38	45	52	60
l1(мм) по ГОСТ 22036-76,ГОСТ 22037-76	16	20	22	25	28	32	35	38	42	48	56	68	76
l1(мм) по ГОСТ 22038-76,ГОСТ 22039-76	20	24	28	32	36	40	44	48	54	60	72	84	95
l1(мм) по ГОСТ 22040-76,ГОСТ 22041-76	25	30	35	40	45	50	55	60	68	75	88	105	120
Длина свободного конца упорной шпильки L (мм)	Длина резьбы гаечного конца упорной шпильки L0 при номинальном диаметре резьбы d
Длина свободного конца упорной шпильки L (мм)	М10	М12	М14	М16	М18	М20	М22	М24	М17	М30	М36	М42	М48
16	8/25	-	-	-	-	-	-	-	-	-	-	-	-
20	12/25,5	-	-	-	-	-	-	-	-	-	-	-	-
25	17/17,5	15,5/16,5	14/15	-	-	-	-	-	-	-	-	-	-
40	26	30	29/30	28/29	26/28	25/27	-	-	-	-	-	-	-
45	26	30	34	33/34	31/33	30/32	29/31	27/29	-	-	-	-	-
55	26	30	34	38	42	40/42	39/41	37/39	35,5/37,5	-	-	-	-
65	26	30	34	38	42	46	50	47/49	44,5/47,5	43/46	-	-	-
70	26	30	34	38	42	46	50	54	50,5/52,5	48/51	44/46	-	-
75	26	30	34	38	42	46	50	54	60	53/56	49/51	-	-
80	26	30	34	38	42	46	50	54	60	58/61	54/56	50/53	46/50
85	26	30	34	38	42	46	50	54	60	66	59/61	55/58	51/55
90	26	30	34	38	42	46	50	54	60	66	64/66	60/63	56/60
110	26	30	34	38	42	46	50	54	60	66	78	90	76/78
120	26	30	34	38	42	46	50	54	60	66	78	90	86/90
130	32	36	40	44	48	52	56	60	66	72	84	96	108
140	32	36	40	44	48	52	56	60	66	72	84	96	108
150	32	36	40	44	48	52	56	60	66	72	84	96	108
160	32	36	40	44	48	52	56	60	66	72	84	96	108
170	32	36	40	44	48	52	56	60	66	72	84	96	108
180	32	36	40	44	48	52	56	60	66	72	84	96	108
190	32	36	40	44	48	52	56	60	66	72	84	96	108
200	32	36	40	44	48	52	56	60	66	72	84	96	108
220	-	49	53	57	61	65	69	73	79	85	97	109	121
260	-	-	-	-	-	-	-	-	79	85	97	109	121
280	-	-	-	-	-	-	-	-	-	-	97	109	121
300	-	-	-	-	-	-	-	-	-	-	97	109	121

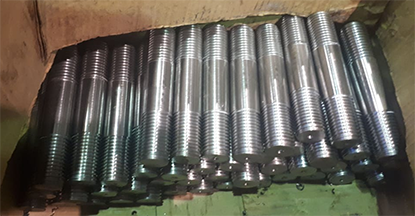

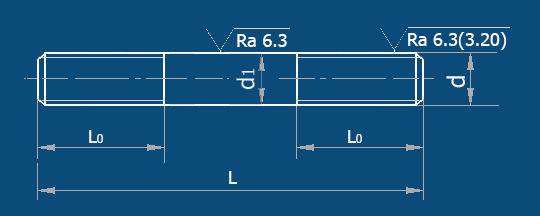

Шпильки упорные для деталей с гладкими отверстиями. Класс точности А по ГОСТ 22043-76
Шпильки упорные для деталей с гладкими отверстиями. Класс точности Б по ГОСТ 22043-76

Номинальный диаметр упорной шпильки резьбы d(мм)	М10	М12	М14	М16	М18	М20	М22	М24	М17	М30	М36	М42	М48
Шаг резьбы крупный	1,5	1,75	2		2,5			3		3,5	4	4,5	5
Шаг резьбы мелкий	1,25	1,25	1,5					2			3
Диаметр стержня d1(мм)	12	12	14	18	18	20	22	24	27	30	36	45	48
Длина упорной шпильки L (мм)	Длина резьбового конца упорной шпильки L0 при номинальном диаметре резьбы d
Длина упорной шпильки L (мм)	М10	М12	М14	М16	М18	М20	М22	М24	М17	М30	М36	М42	М48
30	30	-	-	-	-	-	-	-	-	-	-	-	-
35	35	-	-	-	-	-	-	-	-	-	-	-	-
40	40	40	-	-	-	-	-	-	-	-	-	-	-
45	45	45	-	-	-	-	-	-	-	-	-	-	-
50	50	50	50	-	-	-	-	-	-	-	-	-	-
55	55	55	55	55	-	-	-	-	-	-	-	-	-
60	60	60	60	60	-	-	-	-	-	-	-	-	-
70	26	70	70	70	70	-	-	-	-	-	-	-	-
75	26	30	75	75	75	-	-	-	-	-	-	-	-
80	26	30	80	80	80	80	-	-	-	-	-	-	-
85	26	30	85	85	85	85	-	-	-	-	-	-	-
90	26	30	34	90	90	90	-	-	-	-	-	-	-
100	26	30	34	38	42	100	-	-	-	-	-	-	-
110	26	30	34	38	42	46	-	-	-	-	-	-	-
120	26	30	34	38	42	46	50	-	-	-	-	-	-
130	32	36	40	44	48	52	56	60	-	-	-	-	-
140	32	36	40	44	48	52	56	60	-	-	-	-	-
150	32	36	40	44	48	52	56	60	66	-	-	-	-
160	32	36	40	44	48	52	56	60	66	-	-	-	-
170	32	36	40	44	48	52	56	60	66	72	-	-	-
180	32	36	40	44	48	52	56	60	66	72	-	-	-
190	32	36	40	44	48	52	56	60	66	72	84	-	-
200	32	36	40	44	48	52	56	60	66	72	84	-	-
220	45	49	53	57	61	65	69	73	79	85	97	-	-
240	45	49	53	57	61	65	69	73	79	85	97	109	-
260	45	49	53	57	61	65	69	73	79	85	97	109	121
280	45	49	53	57	61	65	69	73	79	85	97	109	121
320	-	49	53	57	61	65	69	73	79	85	97	109	121
340	-	49	53	57	61	65	69	73	79	85	97	109	121
360	-	49	53	57	61	65	69	73	79	85	97	109	121
380	-	-	-	57	61	65	69	73	79	85	97	109	121
400	-	-	-	57	61	65	69	73	79	85	97	109	121
450	-	-	-	57	61	65	69	73	79	85	97	109	121
480	-	-	-	57	61	65	69	73	79	85	97	109	121
500	-	-	-	57	61	65	69	73	79	85	97	109	121

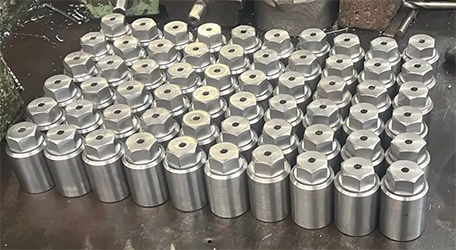

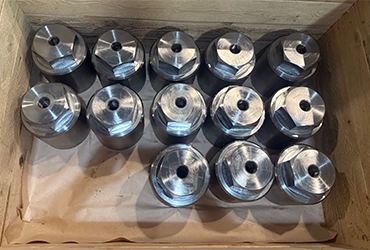

Нестандартный крепёж но заказу

P.S. Принимаем заказы на изготовления любых болтов и гаек. В процессе изготовления возможна термообработка изделий.
