Редукторы цилиндрические горизонтальные двухступенчатые тип Ц3Н
Редуктор цилиндрический трехступенчатый Ц3Н с зацеплением Новикова,спроектирован и производился в СССР в конце 60 годов, несмотря на это редукторы Ц3Н до сих пор являются одними из лучших по показателю «цена-качество». В редукторах Ц3Н материал вал-шестерен и колес подвергается только термоулучшению, но благодаря зацеплению Новикова, зубчатые передачи в них работают надежно и продолжительное время. В последствие данная серия редукторов была модернизирована, с заменой подшипников на более надежные при сохранении всех габаритных и присоединительных размеров.
Основные технические характеристики редукторов типа Ц3Н
| Марка редуктора |
Awт (мм) |
Awп (мм) |
Awб (мм) |
Номинальный крутящий момент (H*м) |
Допускаемая радиальная нагрузка (Н) |
Масса (кг) |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 600 об/мин | 1000 об/мин | 1500 об/мин | Входной вал |
Выходной вал |
Зубчатая муфта |
|||||
| Ц3У-315Н-50 | 315 | 200 | 125 | 9800 | 9200 | 8400 | 1250 | 22400 | 26800 | 585 |
| Ц3У-315Н-63 | 10000 | 9400 | 8600 | |||||||
| Ц3У-315Н-80 | 10500 | 9800 | 9000 | |||||||
| Ц3У-315Н-100 | 10300 | 9600 | 8800 | 1000 | ||||||
| Ц3У-315Н-125 | 10200 | 9500 | 8700 | |||||||
| Ц3У-315Н-160 | 9500 | 8900 | 8200 | |||||||
| Ц3У-315Н-200 | 9400 | 8800 | 8100 | |||||||
| Ц3У-355Н-31,5 | 355 | 255 | 140 | 13900 | 13000 | 12000 | 2000 | 40000 | 50000 | 750 |
| Ц3У-355Н-40 | 15800 | 14900 | 13800 | |||||||
| Ц3У-355Н-50 | 15900 | 15000 | 13900 | 1600 | ||||||
| Ц3У-355Н-63 | 15950 | 14950 | 13950 | |||||||
| Ц3У-355Н-80 | 16000 | 15100 | 14000 | 1300 | ||||||
| Ц3У-355Н-100 | 15900 | 14900 | 13900 | |||||||
| Ц3У-355Н-125 | 15800 | 14800 | 13800 | 1100 | ||||||
| Ц3У-355Н-160 | 17000 | 16100 | 15000 | |||||||
| Ц3У-355Н-200 | 16800 | 15900 | 14800 | |||||||
| Ц3У-400Н-50 | 400 | 250 | 160 | 18400 | 17400 | 16600 | 2500 (для вар.сб. 11,12,13,14, 15,21,22,23, 24,25) 1250 (для вар. сб. 31,32,33,34,35) |
31500 (для вар.сб. 11,12,14,15, 21,22,24,25, 25,31,34,35) 16000 (для вар. сб. 13,23,33) |
35500 | 960 |
| Ц3У-400Н-63 | 18600 | 17500 | 16700 | |||||||
| Ц3У-400Н-80 | 17500 | 16700 | 15740 | |||||||
| Ц3У-400Н-100 | 19000 | 18000 | 17000 | |||||||
| Ц3У-400Н-125 | 18900 | 17900 | 16900 | |||||||
| Ц3У-400Н-160 | 18800 | 17800 | 16800 | |||||||
| Ц3У-400Н-200 | 16800 | 16000 | 15200 | |||||||
| Ц3Н-450-31,5 | 450 | 280 | 200 | 33500 | 32400 | 31500 | 35500 | 44500 | 58000 | 1700 |
| Ц3Н-450-40 | 38000 | 36800 | 35000 | 47000 | 61000 | |||||
| Ц3Н-450-50 | 38100 | 36900 | 35100 | |||||||
| Ц3Н-450-63 | 38500 | 37000 | 35500 | |||||||
| Ц3Н-450-80 | 38400 | 36900 | 35400 | |||||||
| Ц3Н-450-100 | 38300 | 36800 | 35300 | |||||||
| Ц3Н-450-125 | 38200 | 36700 | 35400 | |||||||
| Ц3Н-450-160 | 38000 | 36900 | 35200 | |||||||
| Ц3Н-450-200 | 37800 | 36700 | 35000 | |||||||
| Ц3Н-500-31,5 | 500 | 315 | 225 | 58800 | 57300 | 55500 | 4500 | 60000 | 80000 | 2120 |
| Ц3Н-500-40 | 59000 | 57500 | 55700 | |||||||
| Ц3Н-500-50 | 59100 | 57600 | 55600 | |||||||
| Ц3Н-500-63 | 59800 | 57800 | 55800 | 3000 | ||||||
| Ц3Н-500-80 | 60000 | 58000 | 56000 | |||||||
| Ц3Н-500-100 | 59700 | 57700 | 55800 | 2500 | ||||||
| Ц3Н-500-125 | 59400 | 57600 | 55500 | |||||||
| Ц3Н-500-160 | 59200 | 57400 | 55300 | |||||||
| Ц3Н-500-200 | 52500 | 51500 | 50000 | 2000 | 56000 | 75000 | ||||
Габаритные и присоединительные размеры редукторов Ц3Н
| Типоразмер редуктора |
L ( мм ) |
L1 ( мм ) |
L2 ( мм ) |
L3 ( мм ) |
L4 ( мм ) |
L5 ( мм ) |
L6 ( мм ) |
L7 ( мм ) |
B ( мм ) |
B1 ( мм ) |
B2 ( мм ) |
H ( мм ) |
H1 ( мм ) |
H2 ( мм ) |
d ( мм ) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ц3У-315Н | 1130 | 830 | 415 | 215 | 270 | 420 | 80 | 210 | 395 | 260 | 340 | 685 | 335 | 35 | 28 |
| Ц3У-355Н | 1255 | 955 | 475 | 250 | 290 | 440 | 80 | 210 | 435 | 280 | 355 | 740 | 375 | 35 | 28 |
| Ц3У-400Н | 1410 | 1070 | 535 | 280 | 340 | 500 | 110 | 250 | 475 | 330 | 420 | 835 | 425 | 42 | 35 |
| Ц3Н-450 | 1460 | 1060 | 530 | 260 | 430 | 650 | 110 | 300 | 630 | 515 | 590 | 955 | 475 | 50 | 35 |
| Ц3Н-500 | 1680 | 1220 | 615 | 360 | 460 | 690 | 110 | 300 | 700 | 580 | 650 | 1055 | 630 | 60 | 42 |

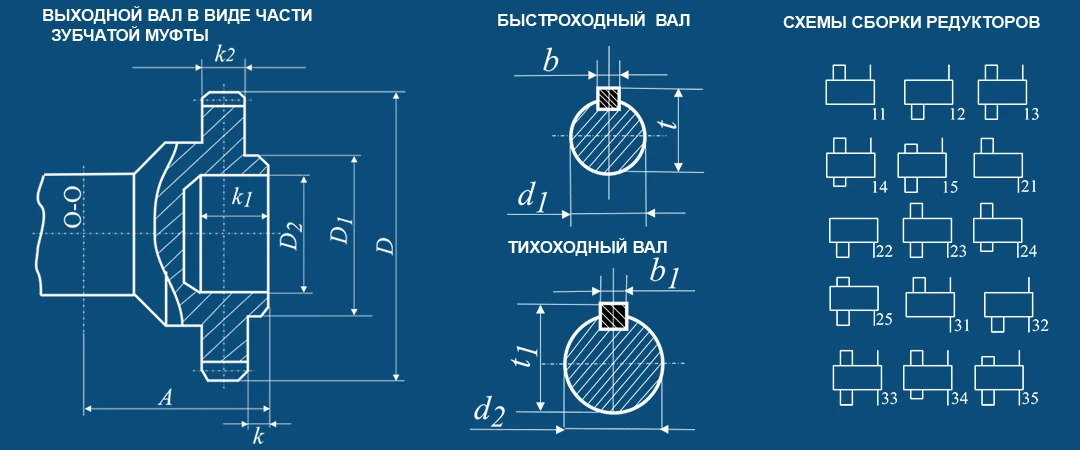

Размеры концов входных и выходных валов редукторов типа Ц3Н
| Редуктор | d1 ( мм ) |
d2 ( мм ) |
b ( мм ) |
b1 ( мм ) |
t ( мм ) |
t1 ( мм ) |
m ( мм ) |
z ( мм ) |
A ( мм ) |
D ( мм ) |
D1 ( мм ) |
D2 ( мм ) |
k ( мм ) |
k1 ( мм ) |
k2 ( мм ) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ц3У-315Н | 30 | 110 | 8 | 28 | 33 | 116 | 6 | 40 | 275 | 252 | 130 | 110 | 10 | 65 | 30 |
| Ц3У-355Н | 35 | 125 | 10 | 32 | 38 | 132 | 7 | 40 | 310 | 294 | 130 | 110 | 12,5 | 65 | 35 |
| Ц3У-400Н | 40 | 140 | 12 | 36 | 43 | 148 | 8 | 40 | 335 | 336 | 180 | 150 | 15 | 65 | 40 |
| Ц3Н-450 | 50 | 160 | 14 | 40 | 53,5 | 169 | 10 | 40 | 440 | 420 | 200 | 160 | 15 | 70 | 50 |
| Ц3Н-500 | 55 | 180 | 16 | 45 | 59 | 190 | 10 | 40 | 470 | 420 | 200/td> | 160 | 15 | 70 | 50 |
Схемы сборки и основные особенности редукторов Ц3Н
Редукторы Ц3Н имеют различные схемы сборок и размеры выходных валов представленные в таблице ранее, наше предприятие может разработать и изготовить нестандартные входные и выходные валы редукторов данной серии. К основным особенностям редукторов серии Ц3Н можно отнести то, что в марке редукторов Ц3Н-315Н, Ц3Н-355Н и Ц3Н-400Н присутствует буква У вместо Н, которая означает что данные редукторы узкие по сравнению с аналогами, это позволяет компактно разместить их в механизмах. Редукторы Ц3Н-450 и Ц3Н-500 имеют повышенный крутящий момент на выходном валу и являются лучшими редукторами в этих габаритах.
