Мотор-редукторы планетарные трёхступенчатые тип МР3

Мотор-редукторы МР3 планетарные зубчатые трехступенчатые выпускаются в габаритах МР2-315, МР2-355, МР2-500 и МР2-800. Номинальная частота вращения выходного вала от 4 об/мин до 20 об/мин. МР3 это современный привод рассчитанный на постоянную работу, зубчатые венцы и сателлиты твердые 52-56 HRc что позволяет выдерживать постоянные высокие нагрузки при непрерывной работе, корпус редукторной части выполнен из чугуна. Распределение нагрузки при помощи сателлитов на зубчатых венцах позволяет достигать сравнительно с другими видами зацеплений высокого момента на выходном валу, высокий момент, при относительно небольших габаритах, относительная мало шумность, высокая степень надежности. делает мотор-редукторы типа МР3 незаменимыми для нужд промышленного производства. При этом технология производства планетарных редукторов позволяет менять износившиеся детали (сателлиты и другие быстроизнашивающиеся детали) без замены более дорогостоящих деталей, к примеру, зубчатых венцов.

МР3
маркировка МР3
МР3

Основные технические характеристики редукторов типа МР3

Mотор-редуктор
МР3-315
Передаточное
число
Частота
вращения
выходного
вала
(об/мин)
Крутящий
момент
на выходном
валу
(Нм)
Масса
мотор-
редуктора
(кг)
Тип эл.двигателя Мощность
эл.двигателя
(кВт)
Общая длина
мотор-редуктор
(мм)
МР3-315-2033,7-0,37/0,45 2033,7 0,45 4110 360 АИР71А6 0,37 957
МР3-315-338-3/4 338 4 5875 371 A100S4 3,0 1058
МР3-315-338-3/4 338 4 5875 371 A100S4 3,0 1058
МР3-315-338-3/4 338 4 5875 371 BA100S4 3,0 1102
МР3-315-338-3/4 338 4 5875 371 A100S4 3,0 1058
МР3-315-282-3/5 382 5 4510 427 A100S4 3,0 1058
МР3-315-282-3/5 382 5 4510 427 BA100S4 3,0 1102
МР3-315-226-4/6,3 226 6,3 5235 380 A100L4 4,0 1102
МР3-315-115-5,5/8,5 115 8,5 5540 451 BA132S6 5,5 1122
МР3-315-145-5,5/10 145 10 4655 395 А112М4 5,5 1137
МР3-315-145-5,5/10 145 10 4655 451 ВА132SA4 5,5 1122
МР3-315-115-7,5/12,5 115 12,5 5140 457 BA132S4 7,5 1122
МР3-315-89-11/16 89 16 5900 410 A132M4 11 1187
МР3-315-89-11/16 89 16 5900 470 BA132M4 11 1160
МР3-315-73-11/20 73 20 4735 410 A132M4 11 1187
МР3-315-73-11/20 73 20 4735 470 BA132M4 11 1160
Mотор-редуктор МР3-355 Передаточное
число
Частота
вращения
выходного
вала
(об/мин)
Крутящий
момент
на выходном
валу
(Нм)
Масса
мотор-
редуктора
(кг)
Тип эл.двигателя Мощность
эл.двигателя
(кВт)
Общая длина
мотор-редуктор
(мм)
МР3-355-72,5-22/20 72,5 20 9700 677 А180S4 22 1375
МР3-355-72,5-22/20 710 ВА180S4 1058
МР3-355-92,8-18,5/16 92.8 16 10370 662 АИР160М4 18.5 1375
МР3-355-92,8-18,5/16 695 ВА160М4
МР3-355-122-15/12 122 12 11130 640 АИР160S4 15 1335
МР3-355-122-15/12 675 ВА160S4
МР3-355-149-11/10 149 10 10100 602 А132М4 11 1305
МР3-355-149-11/10 640 ВА132М4 1260
МР3-355-181-7,5/8 149 10 8280 593 А132S4 7,5 1265
МР3-355-181-7,5/8 627 ВА132S4 1220
МР3-355-230-7,5/6,3 230 6,3 10580 593 А132S4 7,5 1265
МР3-355-230-7,5/6,3 627 ВА132S4 1220
МР3-355-260-7,5/5,6 260 5,6 11890 596 А132S6 7,5 1265
МР3-355-260-7,5/5,6 636 ВА132S6 1220
Mотор-редуктор МР3-500 Передаточное
число
Частота
вращения
выходного
вала
(об/мин)
Крутящий
момент
на выходном
валу
(Нм)
Масса
мотор-
редуктора
(кг)
Тип эл.двигателя Мощность
эл.двигателя
(кВт)
Общая длина
мотор-редуктор
(мм)
МР3-500-14-20 74,4 20 19985 1440 4А200L4 45 1990
МР3-500-34-20 17765 1470 АО2 81-4 40 2010
МР3-500-23-20 1845 ВАО 81-4 2000
МР3-500-15-20 13320 1285 4А180М4 30 1745
МР3-500-25-20 1445 В180М4 1865
МР3-500-45-20 1395 ВАО 72-4 1845
МР3-500-16-20 8215 1245 4А160М4 18,5 1710
МР3-500-26-20 1335 В160М4 1780
МР3-500-46-20 7550 1295 ВАО 62-4 17 1700
МР3-500-14-16 91,2 16 22500 1440 4А200L4 45 1990
МР3-500-34-16 22205 1470 АО2 81-4 40 2010
МР3-500-23-16 1845 ВАО 81-4 2000
МР3-500-25-16 16650 1445 В180М4 30 1865
МР3-500-45-16 1395 ВАО 72-4 1845
МР3-500-15-16 1285 4А180М4 1745
МР3-500-16-16 10270 1245 4А160М4 18,5 1710
МР3-500-26-16 1335 В160М4 1780
МР3-500-46-16 9435 1295 ВАО 62-4 17 1700
МР3-500-14-12,5 118,4 12,5 22500 1400 4А200М4 37 1950
МР3-500-25-12,5 21315 1445 В180М4 30 1865
МР3-500-45-12,5 1395 ВАО 72-4 1845
МР3-500-16-12,5 13145 1245 4А160М4 18,5 1710
МР3-500-26-12,5 1335 В160М4 1780
МР3-500-46-12,5 12080 1295 ВАО 62-4 17 1700
МР3-500-14-10 91,2 10 22500 1440 4А200L6 30 1950
МР3-500-34-16 1470 АО2 81-6 2010
МР3-500-23-10 1845 ВАО 81-6 2000
МР3-500-15-10 16430 1285 4А180М6 18,5 1745
МР3-500-25-10 1445 В180М6 1865
МР3-500-45-10 15100 1435 ВАО 71-6 17 1895
МР3-500-16-10 13320 1245 4А160М6 15 1710
МР3-500-26-10 1245 В160М6 1780
МР3-500-46-10 11545 1895 ВАО 62-6 13 1700
МР3-500-14-8 118,4 8 22500 1400 4А200М6 22 1950
МР3-500-35-8 1360 АО2 72-6 1890
МР3-500-45-8 1345 ВАО 72-6 1970
МР3-500-25-8 20540 1445 В180М6 18,5 1865
МР3-500-45-8 18875 1435 ВАО 71-6 17 1895
МР3-500-16-8 16650 1245 4А160М6 15 1710
МР3-500-26-8 1335 В160М6 1780
МР3-500-46-8 14430 1895 ВАО 62-6 13 1700
МР3-500-14-6,3 118,4 6,3 22500 1400 4А200М8 18,5 1950
МР3-500-35-6,3 1360 АО2 72-8 17 1890
МР3-500-45-6,3 1455 ВАО 72-8 1970
МР3-500-25-6,3 21145 1445 В180М8 15 1865
Mотор-редуктор МР3-800 Передаточное
число
Частота
вращения
выходного
вала
(об/мин)
Крутящий
момент
на выходном
валу
(Нм)
Масса
мотор-
редуктора
(кг)
Тип эл.двигателя Мощность
эл.двигателя
(кВт)
Общая длина
мотор-редуктор
(мм)
МР3-800-11-32 46,77 32 36635 3290 4А280М4 132 2810
МР3-800-11-20 74,4 20 58615
МР3-800-21-20 48850 3420 В280S4 110 2770
МР3-800-12-20 39965 3000 4А250М4 90 2475
МР3-800-22-20 3270 В250М4 2725
МР3-800-11-16 91,2 16 61060 3230 4А280S4 110 2770
МР3-800-21-16 3420 В280S4
МР3-800-12-16 49960 3000 4А250М4 90 2475
МР3-800-22-16 3270 В250М4 2725
МР3-800-13-16 30530 2840 ВАО 82-4 55 2360
МР3-800-23-16 2950 4А250М4 2420
МР3-800-12-12,5 118,4 12,5 63945 3000 4А250М4 90 2475
МР3-800-22-12,5 3270 В250М4 2725
МР3-800-13-12,5 39080 2840 4А225М4 55 2360
МР3-800-23-12,5 2950 В250М4 2420
МР3-800-12-10 151,2 10 66610 2960 4А250S4 75 2490
МР3-800-22-10 3200 В250S4 2695
МР3-800-13-10 48850 2840 4А225М4 55 2415
МР3-800-23-10 2950 ВАО 82-4 2475
МР3-800-13-8 179,2 8 61060 2840 4А225М4 55 2415
МР3-800-23-8 2950 ВАО 82-4 2475
МР3-800-13-6,3 151,2 6,3 52160 2840 4А225М6 37 2415
МР3-800-23-6,3 56390 2950 ВАО 82-6 40 2475
МР3-800-13-5 179,5 5 65725 2840 4А225М6 37 2415
МР3-800-23-5 70000 2950 ВАО 82-8 40 2475
МР3-800-13-4 179,5 4 66610 2840 4А225М8 30 2415
МР3-800-23-4 2950 ВАО 82-8 2475

Габаритные и присоединительные размеры редукторов типа МР3

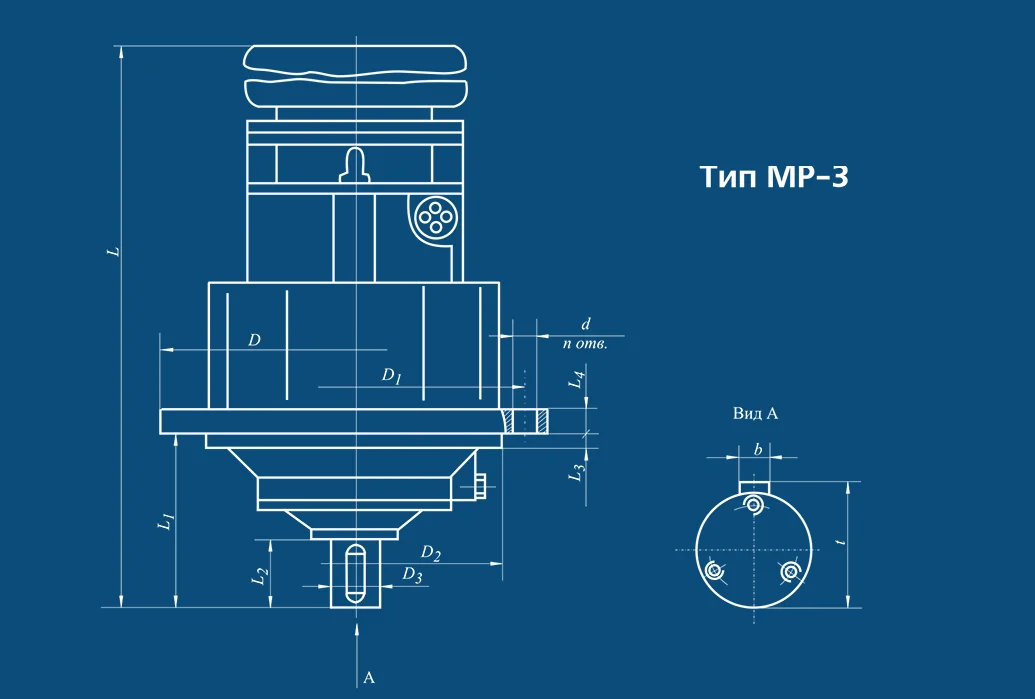

Эскиз мотор редуктора МР3
Тип мотор-редуктора L1 (мм) L2 (мм) L3 (мм) L4 (мм) D (мм) D1 мм) D2 (мм) D3 (мм) d (мм) n (мм) t (мм) b (мм)
МР3-315 300 170 20 30 550 500 450h9 90k6 26 9 99 25
МР3-355 355 210 25 30 630 560 500h9 110k6 26 8 116 28
МР3-500 355 210 28 40 840 780 720h8 125k6 26 8 136 22
МР3-800 500 350 40 50 1150 1050 950h9 200k6 42 16 215 45

Конструктивное исполнение и особенности редукторов типа МР3

Исполнения для МР3-315, МР3-355, МР3-500, МР3-800 могут быть Ф1В (фланцевое с входным валом) и Ф1П (фланцевое с паразитной муфтой на валу) а так-же исполнение Щ на лапах. Данные мотор-редукторы могут оснащаться как обычными электродвигателями так и взрывозащищенными для нужд химической и угольной промышленности
