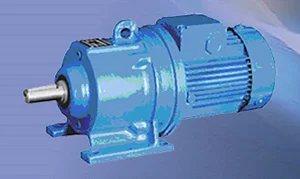

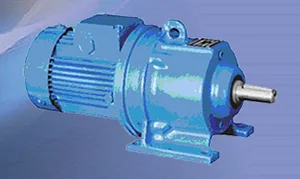

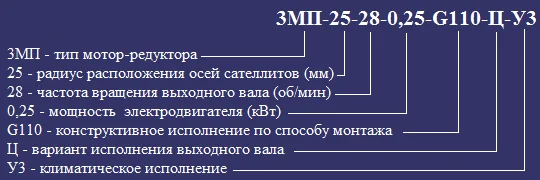

Серия планетарных мотор-редукторов 1МПз была разработана и внедрена в производство на Ижевском редукторном заводе (ПО Редуктор г. Ижевск) в середине 70-х годов, впоследствии в результате глубокой модернизации были разработаны, одноступенчатые и трехступенчатые, планетарные мотор-редукторы с преобразованием данной линейки редукторов в серию 3МП. Серия 3МП включает в себя мотор-редукторы с оборотами на выходе от 3,55 до 280 об/мин, и в габаритах от 3МП-25 до 3МП-125, где 25 и 125 условный диаметр водила в мм. соответственно, широкая линейка планетарных мотор-редукторов 3МП позволяет применять данную серию в приводах с требуемым моментом на выходе от 57 Н*м до 7900 Н*м. Мотор-редуктор 3МП это современный привод, рассчитанный на постоянную работу. Зубчатые венцы и сателлиты твердые, 52-56 HRc, что позволяет выдерживать постоянные высокие нагрузки, корпус редукторной части выполнен из чугуна, а широкая гамма габаритов и оборотов на выходе делает возможным применение приводов с данными редукторами во всех отраслях промышленности, особенно в местах требующих компактного расположения привода.
Mотор-редуктор 3МП-25 | Крутящий момент на выходном валу (Нм) |
Частота вращения выходного вала (об/мин) |
Тип эл.двигателя | Мощность эл.двигателя (кВт) |
Допускаемая радиально-консольная нагрузка на выходном валу (Н) |
КПД редукторной части (%) | Масса редукторной части (кг) |
---|---|---|---|---|---|---|---|
3МП-25-3,55 | 90 | 3,55 | 56А4 | 0,12 | 800 | 95 | 9 |
3МП-25-4,4 | 90 | 4,4 | 56А4 | 0,12 | |||
3МП-25-5,6 | 90 | 5,6 | 56А4 | 0,12 | |||
3МП-25-7,1 | 81 | 7,1 | 56А4 | 0,12 | |||
3МП-25-9 | 81 | 4 | 56А4 | 0,12 | |||
3МП-25-12,5 | 81 | 12,5 | 456А2 | 0,18 | |||
3МП-25-16 | 70 | 16 | 56А2 | 0,18 | |||
3МП-25-18 | 92 | 18 | 56А2 | 0,18 | |||
3МП-25-22,4 | 74 | 22,4 | 63А6 | 0,18 | 750 | 97 | 8 |
3МП-25-28 | 83 | 4,4 | 63В6 | 0,25 | |||
3МП-25-35,5 | 66 | 7,1 | 63А4 | 0,25 | |||
3МП-25-45 | 77 | 45 | 63В4 | 0,37 | |||
3МП-25-56 | 61 | 56 | 63В4 | 0,37 | |||
3МП-25-71 | 72 | 71 | 63В2 | 0,55 | |||
3МП-25-90 | 57 | 16 | 63В2 | 0,55 | |||
3МП-25-112 | 64 | 112 | 80А6 | 0,75 | 600 | 97 | 7 |
3МП-25-140 | 73 | 4,4 | 80А4 | 1,1 | |||
3МП-25-180 | 78 | 180 | 80В4 | 1,5 | |||
3МП-25-224 | 63 | 224 | 80А2 | 1,5 | |||
3МП-25-280 | 73 | 280 | 80В2 | 2,2 |
Mотор-редуктор 3МП-31,5 | Крутящий момент на выходном валу (Нм) |
Частота вращения выходного вала (об/мин) |
Тип эл.двигателя | Мощность эл.двигателя (кВт) |
Допускаемая радиально-консольная нагрузка на выходном валу (Н) |
КПД редукторной части (%) | Масса редукторной части (кг) |
---|---|---|---|---|---|---|---|
3МП-31,5-3,55 | 230 | 3,55 | 63А6 | 0,18 | 3500 | 96 | 24 |
3МП-31,5-4,4 | 210 | 4,4 | 63А6 | 0,18 | |||
3МП-31,5-5,6 | 195 | 5,6 | 63А6 | 0,18 | |||
3МП-31,5-7,1 | 230 | 7,1 | 63А4 | 0,25 | |||
3МП-31,5-9 | 180 | 4 | 63А4 | 0,25 | |||
3МП-31,5-12,5 | 180 | 12,5 | 63А4 | 0,25 | |||
3МП-31,5-16 | 210 | 16 | 63А2 | 0,37 | |||
3МП-31,5-18 | 190 | 18 | 80А8 | 0,37 | 3300 | 97 | 19 |
3МП-31,5-18 | 130 | 71В8 | 0,25 | ||||
3МП-31,5-22,4 | 225 | 22,4 | 80В8 | 0,55 | |||
3МП-31,5-22,4 | 105 | 71В8 | 0,25 | ||||
3МП-31,5-28 | 180 | 28 | 71В6 | 0,55 | |||
3МП-31,5-28 | 120 | 71А6 | 0,37 | ||||
3МП-31,5-35,5 | 195 | 35,5 | 63В2 | 0,75 | |||
3МП-31,5-35,5 | 145 | 63В2 | 0,55 | ||||
3МП-31,5-45 | 160 | 45 | 71В4 | 0,75 | |||
3МП-31,5-45 | 115 | 71А4 | 0,55 | ||||
3МП-31,5-56 | 180 | 56 | 71В2 | 1,1 | |||
3МП-31,5-56 | 120 | 71А2 | 0,75 | ||||
3МП-31,5-71 | 195 | 71 | 80А2 | 1,5 | |||
3МП-31,5-71 | 145 | 71В2 | 1,1 | ||||
3МП-31,5-90 | 225 | 90 | 80В2 | 2,2 | |||
3МП-31,5-90 | 115 | 71В2 | 1,1 | ||||
3МП-31,5-112 | 185 | 112 | 8100L6 | 2,2 | 1800 | 98 | 23 |
3МП-31,5-112 | 125 | 90L6 | 1,5 | ||||
3МП-31,5-140 | 200 | 140 | 100S4 | 3,0 | |||
3МП-31,5-140 | 145 | 90L4 | 2,2 | ||||
3МП-31,5-180 | 210 | 180 | 100L4 | 4,0 | |||
3МП-31,5-180 | 115 | 90L4 | 2,2 | ||||
3МП-31,5-280 | 185 | 280 | 100L2 | 5,5 | |||
3МП-31,5-280 | 135 | 100S2 | 4,0 |
Mотор-редуктор 3МП-40 | Крутящий момент на выходном валу (Нм) |
Частота вращения выходного вала (об/мин) |
Тип эл.двигателя | Мощность эл.двигателя (кВт) |
Допускаемая радиально-консольная нагрузка на выходном валу (Н) |
КПД редукторной части (%) | Масса редукторной части (кг) |
---|---|---|---|---|---|---|---|
3МП-40-3,55 | 375 | 3,55 | 63А6 | 0,18 | 4540 | 96 | 35 |
3МП-40-4,4 | 330 | 4,4 | 63А6 | 0,18 | |||
3МП-40-5,6 | 375 | 5,6 | 63В6 | 0,25 | |||
3МП-40-7,1 | 375 | 7,1 | 63В4 | 0,37 | |||
3МП-40-9 | 330 | 4 | 63В4 | 0,37 | |||
3МП-40-12,5 | 375 | 12,5 | 63В2 | 0,55 | |||
3МП-40-16 | 330 | 16 | 63В2 | 0,55 | |||
3МП-40-18 | 375 | 18 | 90LA8 | 0,75 | 4200 | 97 | 32 |
3МП-40-18 | 280 | 80В8 | 0,55 | ||||
3МП-40-22,4 | 375 | 22,4 | 80В6 | 1,1 | |||
3МП-40-22,4 | 325 | 71В6 | 0,55 | ||||
3МП-40-28 | 364 | 28 | 80В6 | 1,1 | |||
3МП-40-28 | 250 | 80А6 | 0,75 | ||||
3МП-40-35,5 | 375 | 35,5 | 80В4 | 1,5 | |||
3МП-40-35,5 | 285 | 80А4 | 1,1 | ||||
3МП-40-45 | 308 | 45 | 80В4 | 1,5 | |||
3МП-40-45 | 225 | 80А4 | 1,1 | ||||
3МП-40-56 | 365 | 56 | 90L4 | 2,2 | |||
3МП-40-56 | 248 | 80В4 | 1,5 | ||||
3МП-40-71 | 375 | 71 | 90L2 | 3,0 | |||
3МП-40-71 | 280 | 80В2 | 2,2 | ||||
3МП-40-90 | 375 | 90 | 90L2 | 3,0 | |||
3МП-40-90 | 280 | 80В2 | 2,2 | ||||
3МП-40-112 | 340 | 112 | 112МВ6 | 4,0 | 2400 | 98 | 35 |
3МП-40-112 | 250 | 112МА6 | 3,0 | ||||
3МП-40-140 | 340 | 140 | 132S6 | 5,5 | |||
3МП-40-140 | 260 | 112МВ6 | 4,0 | ||||
3МП-40-180 | 375 | 180 | 132S4 | 7,5 | |||
3МП-40-180 | 235 | 112М4 | 5,5 | ||||
3МП-40-224 | 375 | 224 | 132S4 | 7,5 | |||
3МП-40-280 | 230 | 1112М4 | 5,5 | ||||
3МП-40-280 | 375 | 280 | 132М4 | 11 | |||
3МП-40-280 | 235 | 132S4 | 7,5 |
Mотор-редуктор 3МП-50 | Крутящий момент на выходном валу (Нм) |
Частота вращения выходного вала (об/мин) |
Тип эл.двигателя | Мощность эл.двигателя (кВт) |
Допускаемая радиально-консольная нагрузка на выходном валу (Н)) |
КПД редукторной части (%) | Масса редукторной части (кг) |
---|---|---|---|---|---|---|---|
3МП-50-2,5 | 750 | 2,5 | 63А4 | 0,25 | 6550 | 96 | 63 |
3МП-50-3,55 | 638 | 3,55 | 71В8 | 0,25 | |||
3МП-50-4,4 | 700 | 4,4 | 80А8 | 0,37 | |||
3МП-50-4,4 | 550 | 71В8 | 0,25 | ||||
3МП-50-5,6 | 750 | 5,6 | 71В6 | 0,55 | |||
3МП-50-5,6 | 570 | 71А6 | 0,37 | ||||
3МП-50-7,1 | 695 | 7,1 | 71А4 | 0,55 | |||
3МП-50-9 | 750 | 9 | 71В4 | 0,75 | |||
3МП-50-9 | 555 | 71А4 | 0,55 | ||||
3МП-50-12,5 | 750 | 12,5 | 71А2 | 1,1 | |||
МП-50-12,5 | 525 | 71В2 | 0,75 | ||||
3МП-50-16 | 650 | 16 | 71В2 | 1,1 | |||
3МП-50-16 | 445 | 71А2 | 0,75 | ||||
3МП-50-18 | 750 | 18 | 100L8 | 1,1 | 6420 | 97 | 48 |
3МП-50-18 | 570 | 90L8 | 1,1 | ||||
3МП-50-22,4 | 750 | 22,4 | 100L6 | 2,2 | |||
3МП-50-22,4 | 570 | 90L6 | 1,5 | ||||
3МП-50-28 | 730 | 28 | 100L6 | 2.2 | |||
3МП-50-28 | 495 | 90L6 | 1.5 | ||||
3МП-50-35,5 | 750 | 35,5 | 100S4 | 3,0 | |||
3МП-50-35,5 | 570 | 90L4 | 2,2 | ||||
3МП-50-45 | 660 | 45 | 100S4 | 3,0 | |||
3МП-50-45 | 480 | 90L4 | 2,2 | ||||
3МП-50-56 | 680 | 56 | 100L4 | 24,0 | |||
3МП-50-56 | 510 | 100S4 | 3,0 | ||||
3МП-50-71 | 730 | 71 | 100L2 | 5,5 | |||
3МП-50-71 | 530 | 100S2 | 4,0 | ||||
3МП-50-90 | 570 | 90 | 100L2 | 5,5 | |||
3МП-50-90 | 415 | 100S2 | 4,0 | ||||
3МП-50-112 | 620 | 112 | 132М6 | 7,5 | 3430 | 98 | 55 |
3МП-50-112 | 455 | 132S6 | 5,5 | ||||
3МП-50-140 | 750 | 140 | 160S6 | 11 | |||
3МП-50-140 | 610 | 132M6 | 7,5 | ||||
3МП-50-180 | 750 | 180 | 160S4 | 15 | |||
3МП-50-180 | 570 | 132M4 | 11 | ||||
3МП-50-224 | 610 | 224 | 160S4 | 15 | |||
3МП-50-280 | 450 | 132M4 | 11 |
Mотор-редуктор 3МП-80 | Крутящий момент на выходном валу (Нм) |
Частота вращения выходного вала (об/мин) |
Тип эл.двигателя | Мощность эл.двигателя (кВт) |
Допускаемая радиально-консольная нагрузка на выходном валу (Н) |
КПД редукторной части (%) | Масса редукторной части (кг) |
---|---|---|---|---|---|---|---|
3МП-80-3,55 | 1975 | 3,55 | 90LA8 | 0,75 | 11000 | 96 | 150 |
3МП-80-3,55 | 1450 | 80B8 | 0,55 | ||||
3МП-80-4,4 | 1593 | 4,4 | 90LA8 | 0,75 | |||
3МП-80-4,4 | 1168 | 80В8 | 0,55 | ||||
3МП-80-5,6 | 1836 | 5,6 | 80В6 | 1,1 | |||
3МП-80-5,6 | 570 | 80А6 | 0,75 | ||||
3МП-80-7,1 | 1975 | 7,1 | 80В4 | 1,5 | |||
3МП-80-7,1 | 570 | 80А4 | 1,1 | ||||
3МП-80-9 | 2285 | 9 | 90L4 | 2,2 | |||
3МП-80-9 | 1582 | 80В4 | 1,5 | ||||
3МП-80-12,5 | 2244 | 12,5 | 90L2 | 3,0 | |||
МП-80-12,5 | 1645 | 80В2 | 2,2 | ||||
3МП-80-16 | 1752 | 16 | 90L2 | 3,0 | |||
3МП-80-16 | 1285 | 80В2 | 2,2 | ||||
3МП-80-18 | 2077 | 18 | 132S8 | 4,0 | 11000 | 97 | 170 |
3МП-80-18 | 1558 | 112MB8 | 3,0 | ||||
3МП-80-22,4 | 2295 | 22,4 | 132S6 | 5,5 | |||
3МП-80-22,4 | 1669 | 112MB6 | 4 | ||||
3МП-80-28 | 1836 | 28 | 132S6 | 5,5 | |||
3МП-80-28 | 1335 | 112MB6 | 4,0 | ||||
3МП-80-35,5 | 1975 | 35,5 | 132S4 | 7,5 | |||
3МП-80-35,5 | 1450 | 112L4 | 5,5 | ||||
3МП-80-45 | 2285 | 45 | 132М4 | 11 | |||
3МП-80-45 | 1558 | 132S4 | 7,5 | ||||
3МП-80-56 | 1836 | 56 | 132М4 | 11 | |||
3МП-80-56 | 1252 | 132S4 | 7,5 | ||||
3МП-80-71 | 1975 | 71 | 160S2 | 15 | |||
3МП-80-71 | 1450 | 132М2 | 11 | ||||
3МП-80-90 | 1558 | 90 | 160S2 | 15 | |||
3МП-80-90 | 1142 | 132М2 | 11 | ||||
3МП-80-112 | 1836 | 112 | 180М6 | 88 | 7500 | 98 | 200 |
3МП-80-112 | 1544 | 180S6 | 18,5 | ||||
3МП-80-140 | 2000 | 140 | 200L6 | 30 | |||
3МП-80-140 | 1470 | 200М6 | 22 | ||||
3МП-80-180 | 1920 | 180 | 200М4 | 37 | |||
3МП-80-180 | 1555 | 180М4 | 30 | ||||
3МП-80-224 | 1875 | 224 | 225М4 | 45 | |||
3МП-80-280 | 1547 | 200М4 | 37 | ||||
3МП-80-280 | 1518 | 280 | 200L4 | 45 |
Тип мотор-редуктора | L1 мм | L2 мм | L3 мм | B1 мм | B2 мм | H1 мм | H2 мм | l мм |
l1 мм | l2 мм | d мм | d1 мм | d2 мм | d3 мм | d4 мм | d5 мм | h мм | t мм | b мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3МП-25 | 63 | 110 | 42 | 150 | 120 | 80 | 12 | 50 | 10 | 4 | 12 | 110h8 | 130 | 155 | 12 | 25k6 | 7 | 28 | 8 |
3МП-31,5 | 82 | 130 | 60 | 190 | 155 | 100 | 15 | 70 | 12 | 4 | 15 | 130h6 | 155 | 180 | 12 | 28k6 | 7 | 31 | 8 |
3МП-40 | 110 | 170 | 80 | 220 | 180 | 112 | 20 | 70 | 12 | 4 | 15 | 130h6 | 165 | 200 | 14 | 35k6 | 8 | 38 | 10 |
3МП-50 | 145 | 210 | 110 | 265 | 220 | 132 | 22 | 124 | 18 | 8 | 19 | 180h8 | 215 | 250 | 17 | 45k6 | 9 | 48.5 | 14 |
3МП-80 | 174 | 325 | 140 | 380 | 320 | 200 | 27 | 152 | 22 | 10 | 33 | 320h8 | 350 | 400 | 22 | 70k6 | 16 | 74.5 | 20 |
Исполнения для серии 3МП могут быть фланцевыми или на лапах, а расположение в пространстве любым, что дает неограниченные возможности при проектировании всевозможных приводов.
Данные мотор-редукторы могут оснащаться как обычными электродвигателями (серии АИР или 5АИ и др.) так и взрывозащищенными (АИМ, АИМС, ВР) для нужд химической и угольной промышленности. По дополнительному согласованию с заказчиком ООО «ТД Промстроймаш» комплектует редукторы данной серии не только электродвигателями нестандартных серий а так же оборудованными частотными преобразователями но и гидромоторами различных серий.
