Тяговые пластинчатые цепи типа МС очень похожи на тяговые пластинчатые цепи типа М единственным отличием являются валики цепей МС – они полые
ООО «ТД «ПромСтройМаш» предлагает к поставке широкий ряд тяговых пластинчатых катковых цепей типа МС по ГОСТ 588-81.

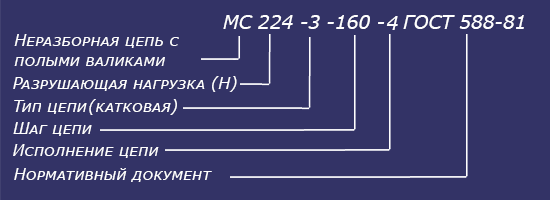

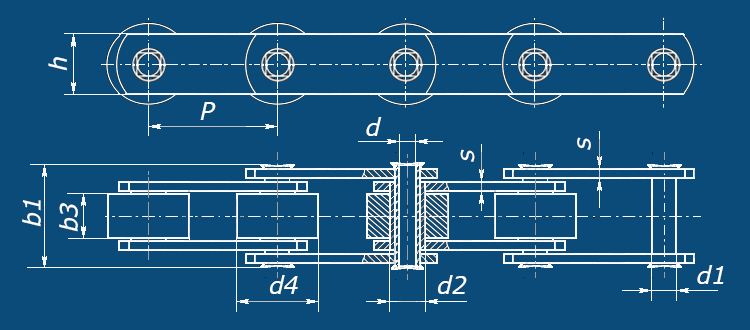

Обозначение цепи |
Шаг цепи P ( мм ) |
Масса ( 1м/кг ) |
d4 ( мм ) |
b3 min ( мм ) |
d2 ( мм ) |
d1 ( мм ) |
b1 max ( мм ) |
d ( мм ) |
h max ( мм ) |
s ( мм ) |
Разруш. нагрузка ( кН ) |
---|---|---|---|---|---|---|---|---|---|---|---|
МС28-3-63-4 | 63 | 4 | 36 | 17 | 17,5 | 13 | 42 | 8,3 | 26 | 3 | 28 |
МС28-3-80-4 | 80 | 3,41 | 36 | 17 | 17,5 | 13 | 42 | 8,3 | 26 | 3 | 28 |
МС28-3-100-4 | 100 | 2,97 | 36 | 17 | 17,5 | 13 | 42 | 8,3 | 26 | 3 | 28 |
МС28-3-125-4 | 125 | 2,61 | 36 | 17 | 17,5 | 13 | 42 | 8,3 | 26 | 3 | 28 |
МС56-3-80-4 | 80 | 7,99 | 50 | 23 | 21 | 15,5 | 48 | 10,3 | 36 | 4 | 56 |
МС56-3-100-4 | 100 | 6,84 | 50 | 23 | 21 | 15,5 | 48 | 10,3 | 36 | 4 | 56 |
МС56-3-125-4 | 125 | 5,92 | 50 | 23 | 21 | 15,5 | 48 | 10,3 | 36 | 4 | 56 |
МС56-3-160-4 | 160 | 5,12 | 50 | 23 | 21 | 15,5 | 48 | 10,3 | 36 | 4 | 56 |
МС80-3-140-4 | 140 | 12,44 | 80 | 28 | 29 | 22,1 | 58 | 14,1 | 50 | 5 | 80 |
МС112-3-100-4 | 100 | 17,36 | 70 | 31 | 29 | 22 | 67 | 14,3 | 51 | 6 | 112 |
МС112-3-125-4 | 125 | 14,83 | 70 | 31 | 29 | 22 | 67 | 14,3 | 51 | 6 | 112 |
МС112-3-160-4 | 160 | 12,61 | 70 | 31 | 29 | 22 | 67 | 14,3 | 51 | 6 | 112 |
МС112-3-200-4 | 200 | 11,02 | 70 | 31 | 29 | 22 | 67 | 14,3 | 51 | 6 | 112 |
МС224-3-160-4 | 160 | 31,39 | 100 | 42 | 41 | 31 | 90 | 20,3 | 72 | 8 | 224 |
МС224-3-200-4 | 200 | 27 | 100 | 42 | 41 | 31 | 90 | 20,3 | 72 | 8 | 224 |
МС224-3-250-4 | 250 | 23,48 | 100 | 42 | 41 | 31 | 90 | 20,3 | 72 | 8 | 224 |
МС224-3-315-4 | 2315 | 20,57 | 100 | 42 | 41 | 31 | 90 | 20,3 | 72 | 8 | 224 |
МС224-3-315-4 | 2315 | 20,57 | 100 | 42 | 41 | 31 | 90 | 20,3 | 72 | 8 | 224 |
