Тяговые пластинчатые цепи типа М широко используются в конвейерных линиях различных отраслей промышленности например: судостроение , такелажные работы, машиностроение , переработка мусора , изготовление кондитерских изделий .Благодаря высокой стойкости пластинчатых цепей к повышенным температурным нагрузкам (до 300 градусов) пластинчатые цепи нашли применение в металлургии.
ООО «ТД «ПромСтройМаш» предлагает к поставке широкий ряд пластинчатых цепей типа М по ГОСТ 588-81.

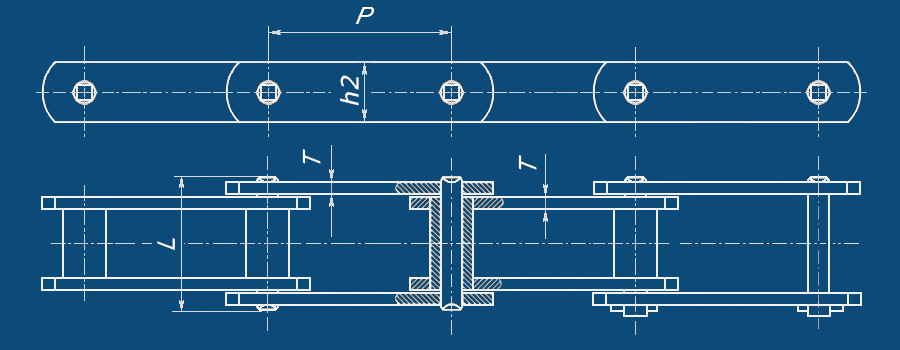

Обозначение цепи |
Разрушающая нагрузка ( кН ) |
Шаг цепи P ( мм ) |
L max ( мм ) |
b1 min ( мм ) |
d1 ( мм ) |
d2 ( мм ) |
d3 ( мм ) |
d4 ( мм ) |
d5 ( мм ) |
h2 max ( мм ) |
T ( мм ) |
---|---|---|---|---|---|---|---|---|---|---|---|
М20 | 20 | 40-160 | 35 | 15 | 6 | 9 | 12,5 | 25 | 35 | 18 | 2,5 |
М28 | 28 | 50-200 | 40 | 17 | 7 | 10 | 15 | 30 | 40 | 20 | 3 |
М40 | 40 | 63-250 | 45 | 19 | 8,5 | 12,5 | 18 | 36 | 45 | 25 | 3,5 |
М56 | 56 | 63-250 | 52 | 23 | 10 | 15 | 21 | 42 | 55 | 30 | 4 |
М80 | 56 | 80-315 | 62 | 27 | 12 | 18 | 25 | 50 | 65 | 35 | 5 |
М112 | 112 | 80-400 | 73 | 31 | 15 | 21 | 30 | 60 | 75 | 40 | 6 |
М160 | 160 | 100-500 | 85 | 36 | 18 | 25 | 36 | 70 | 90 | 45 | 7 |
М224 | 224 | 125-630 | 98 | 42 | 21 | 30 | 42 | 85 | 105 | 56 | 8 |
М315 | 315 | 160-630 | 112 | 47 | 25 | 36 | 50 | 100 | 125 | 60 | 10 |
М450 | 450 | 200-800 | 135 | 55 | 30 | 42 | 60 | 120 | 150 | 70 | 12 |
М630 | 630 | 250-1000 | 154 | 65 | 36 | 50 | 70 | 140 | 175 | 85 | 14 |
М900 | 900 | 250-1000 | 1580 | 676 | 44 | 60 | 85 | 170 | 1210 | 105 | 16 |
М1250 | 1250 | 315-1000 | 230 | 90 | 50 | 71 | 100 | 200 | 250 | 120 | 20 |
М1800 | 1800 | 400-1000 | 260 | 110 | 60 | 85 | 118 | 236 | 276 | 150 | 22 |
