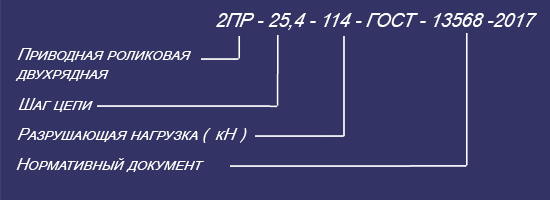

Цепи приводные роликовые ПР
Приводная цепь — цепь, предназначенная для передачи механической энергии в цепных передача от ведущего вала к ведомому. ООО «ТД «ПромСтройМаш» предлагает все виды приводных цепей ПР, в том числе однорядные,двухрядные,трёхрядные и четырёхрядные.
Технические характеристики и размеры цепей ПР
| Обозначение цепи | Шаг цепи P (мм) |
D1 min (мм) |
B1 min (мм) |
D2 max (мм) |
Lc max (мм) |
H2 max (мм) |
Tmax (мм) |
Разрушающая нагрузка кН |
Масса (1м/кг) |
|---|---|---|---|---|---|---|---|---|---|
| ПР-8-4,6 | 8 | 5 | 3 | 2,31 | 12 | 7,5 | - | 4,6 | 0,2 |
| 2ПР-8-8 | 8 | 5 | 3 | 2,31 | 14,5 | 7,1 | 5,64 | 7,8 | 0,33 |
| 3ПР-8-11,1 | 8 | 5 | 3 | 2,31 | 20,2 | 7,1 | 5,64 | 11,1 | 0,48 |
| ПР-9,525-9,1 | 9,525 | 6,35 | 5,72 | 3,28 | 17 | 8,5 | - | 9,1 | 0,45 |
| 2ПР-9,525-16,9 | 9,525 | 6,35 | 5,72 | 3,28 | 24,4 | 8,2 | 10,24 | 16,9 | 0,77 |
| 3ПР-9,53-24,9 | 9,53 | 6,35 | 5,72 | 3,28 | 34,6 | 8,2 | 10,24 | 24,9 | 1,16 |
| ПР-12,7-10 | 12,7 | 7,75 | 2,4 | 3,66 | 10,5 | 10 | - | 10 | 0,3 |
| ПР-12,7-9 | 12,7 | 7,75 | 3,3 | 3,66 | 12 | 10 | - | 9 | 0,35 |
| ПР-12,7-18,2-1 | 12,7 | 8,51 | 5,40 | 4,45 | 19 | 11,8 | - | 18,2 | 0,65 |
| ПР-12,7-18,2 | 12,7 | 8,51 | 7,75 | 4,45 | 21 | 11,8 | - | 18,2 | 0,75 |
| 2ПР-12,7-31,8 | 12,7 | 8,51 | 7,75 | 4,45 | 35 | 11,8 | 13,92 | 31,8 | 1,4 |
| 3ПР-12,7-45,4 | 12,7 | 8,51 | 7,75 | 4,45 | 50 | 11,8 | 13,92 | 45,4 | 2 |
| ПР-15,875-23-1 | 15,875 | 10,16 | 6,48 | 5,08 | 20 | 14,8 | - | 23 | 0,8 |
| ПР-15,875-23 | 15,875 | 10,16 | 9,65 | 5,08 | 24 | 14,8 | - | 23 | 1 |
| 2ПР-15,875-45,4 | 15,875 | 10,16 | 9,65 | 5,08 | 41 | 14,8 | 16,59 | 45,4 | 1,9 |
| 3ПР-15,875-68,1 | 15,875 | 10,16 | 9,65 | 5,08 | 57 | 14,8 | 16,59 | 68,1 | 2,8 |
| ПР-19,05-31,8 | 19,05 | 11,90 | 12,7 | 5,94 | 33 | 18,2 | - | 31,8 | 1,9 |
| 2ПР-19,05-64 | 19,05 | 11,90 | 12,7 | 5,94 | 53,4 | 18,2 | 22,78 | 64 | 2,3 |
| 2ПР-19,05-72 | 19,05 | 11,90 | 12,7 | 5,94 | 54,4 | 18,2 | 25,5 | 72 | 2,9 |
| 3ПР-19,05-96 | 19,05 | 11,90 | 12,7 | 5,94 | 76,2 | 18,2 | 22,78 | 96 | 4,3 |
| 4ПР-19,05-128 | 19,05 | 11,90 | 12,7 | 5,94 | 101,9 | 18,2 | 22,78 | 128 | 5,75 |
| 4ПР-19,05-155 | 19,05 | 11,90 | 12,7 | 5,94 | - | 18,2 | 25,5 | 155 | 6,8 |
| ПР-25,4-60 | 25,4 | 15,88 | 15,88 | 7,92 | 39 | 24,2 | - | 60 | 2,6 |
| 2ПР-25,4-114 | 25,4 | 15,88 | 15,88 | 7,92 | 68 | 24,2 | 29,29 | 114 | 5 |
| 3ПР-25,4-171 | 25,4 | 15,88 | 15,88 | 7,92 | 98 | 24,2 | 29,29 | 171 | 7,5 |
| 4ПР-25,4-228 | 25,4 | 15,88 | 15,88 | 7,92 | 126,9 | 24,2 | 29,29 | 228 | 10,9 |
| ПР-31,75-89 | 31,75 | 19,05 | 19,05 | 9,53 | 46 | 30,2 | - | 89 | 13,8 |
| 2ПР-31,75-177 | 31,75 | 19,05 | 19,05 | 9,53 | 82 | 30,2 | 35,76 | 177 | 7,5 |
| 3ПР-31,75-265,5 | 31,75 | 19,05 | 19,05 | 9,53 | 120 | 30,2 | 35,76 | 265,5 | 11 |
| 4ПР-31,75-355 | 31,75 | 19,05 | 19,05 | 9,53 | 157,5 | 30,2 | 35,76 | 355 | 14,7 |
| ПР-38,1-127 | 38,1 | 22,23 | 25,4 | 11,1 | 58 | 36,2 | - | 127 | 5,5 |
| 2ПР-38,1-254 | 38,1 | 22,23 | 25,4 | 11,1 | 104 | 36,2 | 45,44 | 254 | 11 |
| 3ПР-38,1-381 | 38,1 | 22,23 | 25,4 | 11,1 | 150 | 36,2 | 45,44 | 381 | 16,5 |
| 4ПР-38,1-508 | 38,1 | 22,23 | 25,4 | 11,1 | 197,1 | 36,2 | 45,44 | 508 | 22 |
| ПР-44,45-172,4 | 44,45 | 25,4 | 25,4 | 12,70 | 62 | 42,4 | - | 172,4 | 7,5 |
| 2ПР-44,45-344,8 | 44,45 | 25,4 | 25,4 | 12,70 | 110 | 42,4 | 48,87 | 344,8 | 14,4 |
| 3ПР-44,45-517,2 | 44,45 | 25,4 | 25,4 | 12,70 | 160 | 42,4 | 48,87 | 517,2 | 21,7 |
| ПР-50,8-227 | 50,8 | 28,58 | 31,75 | 14,27 | 72 | 48,3 | - | 227 | 9,7 |
| 2ПР-50,8-453,6 | 50,8 | 28,58 | 31,75 | 14,27 | 190 | 48,3 | 58,55 | 453,6 | 219,1 |
| 3ПР-50,8-680,4 | 50,8 | 28,58 | 31,75 | 14,27 | 190 | 48,3 | 58,55 | 680,4 | 28,3 |
| 4ПР-50,8-900 | 50,8 | 28,58 | 31,75 | 14,27 | 252,3 | 48,3 | 58,55 | 900 | 38 |
| ПР-63,5-354 | 63,5 | 36,68 | 38,1 | 19,84 | 89 | 60,4 | - | 354 | 16 |
